首 页 >> AC-DC/DC-DC电源模块 >> KDL电力仪表系列AC-DC标准电源模块 >> 功率5W三路输出+5V和±12V电力专用AC-DC电源模块
-
-

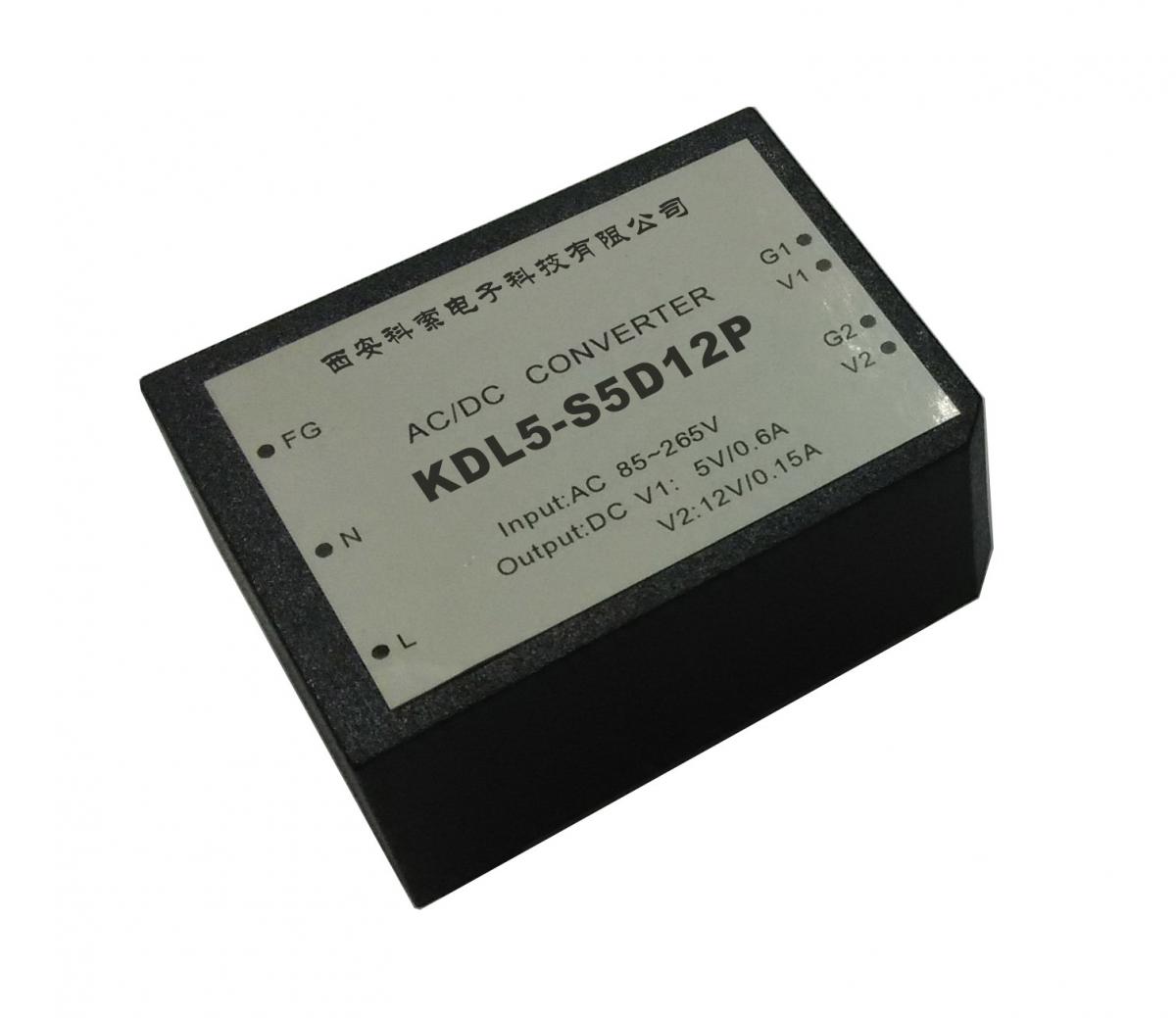

- 型号 : KDL5-S5D12P
名称 ：功率5W三路输出+5V和±12V电力专用AC-DC电源模块
- 分类 : KDL电力仪表系列AC-DC标准电源模块
- 日期 : 2016-04-19
- 价格 : 0.00
详细介绍
- 产品特点：
KDL系列电力仪表AC-DC电源模块为内置隔离开关电源，具有温度保护、过流保护及短路全保护，AC85~265V宽电压输入，交直流两用，高低压隔离，带输入和输出EMI滤波，431精准稳压DC5V/12V输出，产品具有全球通用输入电压范围、交直流两用、高可靠性、高效率、低功耗、安全隔离、抗干扰能力强等特点。广泛应用于全球各种交直流供电系统，在对安全隔离，小体积，高可靠性，要求多路输出，外围电路简单的场合，尤其对电磁兼容要求较高的用户选用，可适用于电力自动化装置、继电保护装置、电力测控装置等领域。
- 技术参数：
|
名称 |
参数值 |
|
工作温度 |
-20℃～+55℃。 |
|
输入电压 |
AC85V~264V。 |
|
输出电压 |
DC5V、12V、±5V、±12V |
|
输出电流 |
DC5V600mA、12V330mA。 |
|
输出功率 |
5W、7W、10W、20W、30W。（非标准输出功率可以按用户要求定制）。 |
|
负载调整率 |
±1% |
|
工作效率 |
＞75% |
|
绝缘电压 |
500VDC（1分钟，输入对输出） |
|
保护功能 |
输入欠压、输入过压、输出过压、输出过流、短路保护、机内过温。 |
|
外形尺寸 |
L55×W45×H20.5mm |
- 常用型号：
|
编号 |
型号 |
功率 |
输出路数 |
输出电压 |
短路保护 |
过流保护 |
过热保护 |
|
1 |
KDL1-S5SSP |
1W |
1 |
DC5V |
þ |
þ |
þ |
|
2 |
KDL5-S5P |
5W |
1 |
DC5V |
þ |
þ |
þ |
|
3 |
KDL5-S5D12P |
5W |
3 |
DC5V、±12V |
þ |
þ |
þ |
|
4 |
KDL7-S12D5P |
7W |
3 |
DC12V、±5V |
þ |
þ |
þ |
|
5 |
KDL7-S5S12P |
7W |
2 |
DC5V、±12V |
þ |
þ |
þ |
|
6 |
KDL10-S5S12P |
10W |
2 |
DC5V、12V |
þ |
þ |
þ |
|
7 |
KDL20-S5D12P |
20W |
3 |
DC5V、±12V |
þ |
þ |
þ |
|
8 |
KDL30-S5D12P |
30W |
3 |
DC5V、±12V |
|
|
|
|
注：更多型号请咨询销售热线。 |
|||||||
