首 页 >> 高温电源模块 >> KHD系列大功率高温DC-DC电源模块 >> 圆柱形功率30W输入48V三路输出±15V和+5V高温DC-DC电源模块
-
-
- 型号 : KHD30-48D15S5R

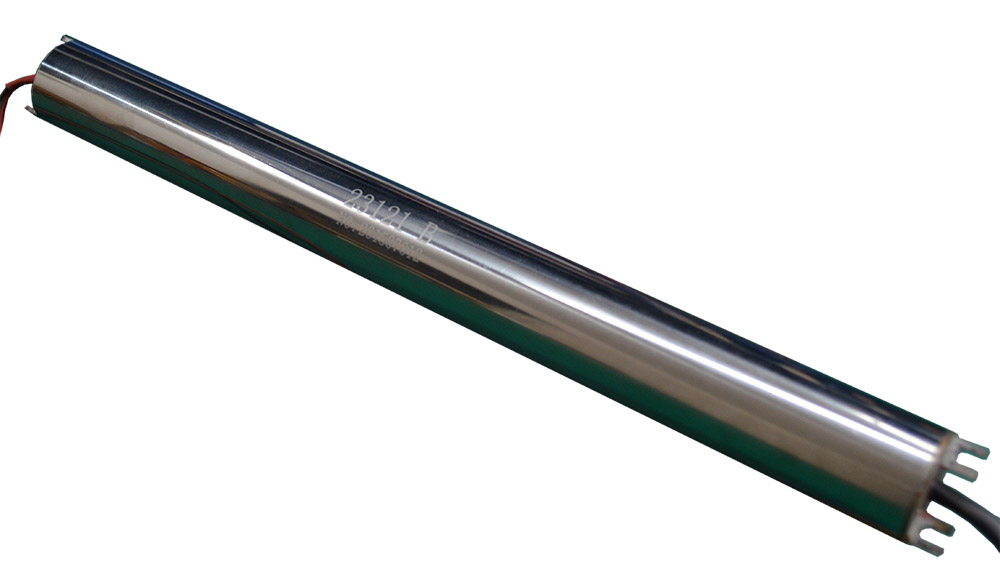

名称 ：圆柱形功率30W输入48V三路输出±15V和+5V高温DC-DC电源模块
- 分类 : KHD系列大功率高温DC-DC电源模块
- 日期 : 2016-04-18
- 价格 : 0.00
详细介绍
- 产品特点：
KHD系列高温DC-DC模块具有高工作温度、高功率密度、高可靠、抗冲击、耐潮湿等优点。 模块内部选用进口耐高温、高可靠、优质元器件，出厂前产品100﹪通过高低温测试筛选，从而保证了产品的高可靠。产品特别适用于对工作温度、可靠性要求严格的电子设备。目前已批量供应石油仪器、物探仪器、核探测、军用仪器等领域。
- 应用范围：
主要应用于石油行业的伽马测井仪、伽马井温仪、温度/压力/流量测井仪、七参数组合测井仪、多臂井径测井仪、磁定位测井仪、电磁测厚仪、电磁探伤仪、点测陀螺测斜仪等仪器设备的的井下高温电源模块解决方案。
- 技术参数：
|
名称 |
参数值 |
|
工作温度 |
-55℃～+175℃。 |
|
输入电压 |
10～30V、16～48V、24～72V、36～108V、70～210V、120～360V。 |
|
输出路数 |
单路、双路、三路。 |
|
输出电压 |
3.3V、5V、9V、12V、15V、24V、48V、0-90V可调（不在标准范围内的电压可以按用户要求定制）。 |
|
输出纹波 |
最大100mV, 典型30mV。 |
|
转换效率 |
典型85﹪。 |
|
保护功能 |
100ms软启动、输入欠压和过压关断保护、210℃过热保护 |
|
输出功率 |
30W、45W、50W、100W。 |
|
外形尺寸 |
圆柱 ￠28×150mm。￠25×200mm。￠25×240mm。￠25×250mm。详细尺寸参数见对应说明书。 |
- 常用型号：
|
编号 |
型号 |
输入电压 |
输出路数 |
主输出电压 |
辅输出电压 |
最低工作温度 |
最高工作温度 |
175℃效率值 |
欠压保护 |
过压保护 |
过热保护 |
|
1 |
KHD30-24S5S24I |
16～48V |
2 |
5V |
24V |
-55℃ |
175℃ |
80% |
þ |
þ |
þ |
|
2 |
KHD30-36D15S5I |
24～72V |
3 |
±15V |
5V |
-55℃ |
175℃ |
80% |
þ |
þ |
þ |
|
3 |
KHD30-48D12S5I |
36～108V |
3 |
±12V |
5V |
-55℃ |
175℃ |
80% |
þ |
þ |
þ |
|
4 |
KHD30-48D15S5I |
36～108V |
3 |
±15V |
5V |
-55℃ |
175℃ |
80% |
þ |
þ |
þ |
|
5 |
KHD30-50D15S5I |
36～108V |
3 |
±15V |
5V |
-55℃ |
175℃ |
80% |
þ |
þ |
þ |
|
6 |
KHD30-150D15S5I |
120～360V |
3 |
±15V |
5V |
-55℃ |
175℃ |
80% |
þ |
þ |
þ |
|
7 |
KHD45-150D15S5I |
120～360V |
3 |
±15V |
5V |
-55℃ |
175℃ |
80% |
þ |
þ |
þ |
|
注：更多型号请咨询销售热线。 |
|||||||||||
